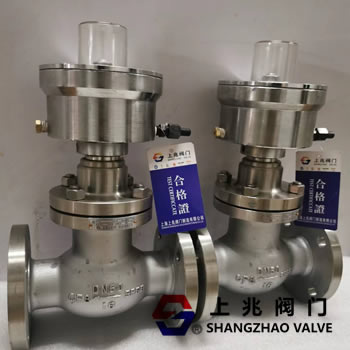

QDQ421F不銹鋼氣動切斷閥
日期： 22-07-09 閱讀次數：
QDQ421F不銹鋼氣動切斷閥-產品介紹；
QDQ421F 不銹鋼氣動切斷閥安裝在輸氣管道出口處。用于在設備故障、腐蝕損壞、密封失效、大量有害物質泄漏造成或可能造成火災和中毒事故時，切斷上游有害物質的來源。避免擴大事故范圍，控制事故影響，減少事故損失。
QDQ421F不銹鋼氣動切斷閥是閥門自動化系統中的執行機構。它采用截止閥的升降結構和止回閥的原理，防止介質倒流。它由多彈簧氣動隔膜執行器或浮動活塞執行器和調節閥組成，接收調節儀表的信號，控制工藝管道中流體的切斷、接通或切換。它具有結構簡單、反應靈敏、動作可靠的特點?？蓮V泛應用于石油、化工、冶金等工業生產部門。
QDQ421F不銹鋼氣動切斷閥技術性能優良，負載損耗低，可靠性高。緊急切斷閥安裝在液化氣、天然氣、液氨、天然氣管道上。與遠程氣源配合使用，由氣源控制閥門的開閉，防止管道或儲罐大量泄漏甚至火災。當工作人員通過控制室快速觸碰開關時，電磁閥瞬間通電，氣源快速通過。
QDQ421F不銹鋼氣動切斷閥-工作要求:
1。天然氣緊急切斷閥入口裝有二位三通電磁閥，由遠程電氣控制臺控制。
2 .電磁閥通電吸入空氣，閥門從
啟動走開。
3 .手動控制電磁閥按下紅色夾子進氣，閥門快速關閉。
4 .閥門安裝方向:AG low out
不銹鋼氣動切斷閥-規格標準:
壓力等級:1.6 u002 f 4.0 MPa
氣缸工作壓力:≤2.0 MPa
工作溫度:-40 ~+80℃
氣缸介質:氮?dú)鈆無水空氣。
使用的介質:天然氣、液化氣和煤氣。
閉缸時間:≤5秒
閉缸壓力:≥ 0.4-0.8mpa，
閥體:鑄鋼、不銹鋼。304，316，steel 彈簧:50CrVA彈簧鋼
氣缸和活塞:球墨鑄鐵。
密封圈和O形圈:聚四氟乙烯和丁腈橡膠。
不銹鋼氣動切斷閥的操作程序:
1。緊急切斷閥的氣瓶開啟壓力≥0.3-0.6Mpa，氣瓶日工作壓力不低于0.4MPa，以保證閥門的正常運行。
2。閥門在日常工作中是常開的，電磁閥線圈處于斷電狀態，不消耗電能。
3 .事故發生時，閥門線圈瞬間通電，觸發閥門快速關閉，進入自鎖狀態。
4 .處理完事故后，工作人員切斷電磁閥線圈，重新打開閥門，恢復供氣。
5 .工作環境溫度:-15 ~ 60℃
