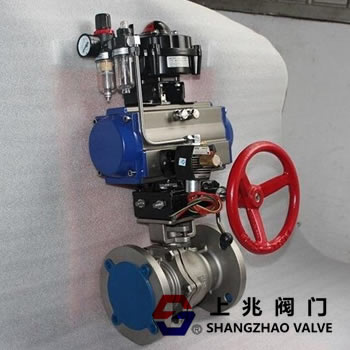

為什么氣動切斷閥需要防靜電設計？
當氣動切斷閥的壓力低于PN40時，通常采用軟密封形式。當閥門是軟密封時，非金屬閥座PTFE、PPL、尼龍、DEVLON、PEEK等。與金屬閥芯球摩擦，當閥門開啟和關閉時，閥芯球與閥座之間會產生靜電，有靜電時容易產生火花。防靜電裝置可以將閥門啟閉部件的靜電釋放到大自然中。在地球上，沒有靜電，就不會有火花。而硬密封閥座和閥芯的球體是金屬的，摩擦接觸不會產生靜電，所以沒有要求。
氣動緊急切斷閥密封靜電的產生-不同材料的摩擦接觸；
不同材料的兩個物體之間的任何接觸都伴隨著摩擦，然后分離，這將產生靜電。
靜電主要有兩個關鍵原因:一是材料不同；第二，摩擦或接觸。
當兩種不同的材料摩擦?xí)r，它們會因摩擦而帶電，并且電子會被轉移。得到電子的物體會帶負電，失去電子的物體會帶正電。
相同材料的兩個物體之間的摩擦不會產生靜電。
H.5抗靜電試驗規定，關閉件和閥體之間、閥桿和閥體之間的電阻應在不超過12V的DC電源下進行試驗。壓力試驗前應對干式閥進行電阻測量，其電阻值不應超過。
10 ω以上。
氣動切斷閥的防靜電裝置由彈簧和鋼球組成；
1。球閥一般由兩組靜電彈簧組組成，一組分布在閥桿與球體的接觸面上，另一組分布在閥桿與閥體的接觸面上；
2。由于閥桿與球體之間有間隙，靜電彈簧組內置的壓縮彈簧可以保證閥桿與球體始終保持接觸；
3。由于密封件(如材料和O形圈)的影響，閥桿和閥體之間也會有障礙。靜電彈簧組中的壓縮彈簧能保證閥桿與閥體始終保持接觸:
4。在閥門啟閉過程中，球體和閥座產生的靜電通過兩組靜彈性裝置傳遞到閥桿，再傳遞到閥體，閥體接地，將靜電完全釋放。
