氣動開關球閥
日期： 22-05-26 閱讀次數：

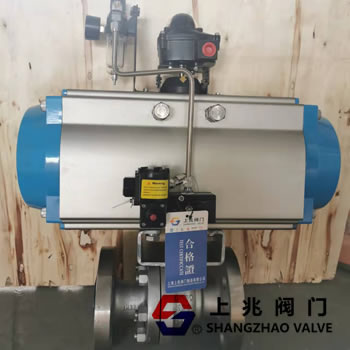

氣動開關球閥介紹:非截止型氣動球閥_通斷型氣動球閥由角度單雙作用執行機構、行程開關、電磁閥線圈、空氣過濾減壓閥和手輪手動裝置組成。通過線圈控制氣源壓力，可以打開和關閉閥門。執行機構的軸承套采用低摩擦材料，氣缸內外表面經過硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。性能穩定，廣泛應用于石化、冶金、電力、輕工、制藥等工業部門。
氣動開關球閥技術參數:
儀表:DN15 ~ DN200 壓力:1.0 ~ 10MPa 材料:WCB、A105、CF8、CF3M 密封圈:聚四氟乙烯、增強聚四氟乙烯、對位聚苯乙烯
填料:聚四氟乙烯
連接方式:法蘭、螺紋、焊接
氣動球閥的作用形式:
單作用執行機構:氣閉型B閥位，失氣時打開；當氣體損失時，開啟式k閥位置關閉FC。
雙作用執行機構:氣密型B閥位置在失去空氣時保持FL；當氣體損失時，開啟k閥位置保持FL。
Q641F氣動球閥當氣動執行機構接通回路和系統氣源時，空氣通過管路進入氣缸推動活塞向一端移動，緊急切斷閥從而帶動旋轉軸和球芯旋轉。氣動執行機構的頂部與視覺裝置相連，當綠色標志指向open字樣時，視覺裝置指示閥門打開。當應答器的信號燈為綠色時，在閥門處。
當紅燈亮?xí)r，閥門處于關閉位置。定位器可以調節閥門管道的流量。
